Pour comprendre un schema fosse septique, il faut partir d’une idée simple : l’installation sert à recevoir les eaux usées, à séparer les matières solides des liquides, puis à orienter l’eau prétraitée vers un dispositif d’évacuation adapté. Si vous devez préparer un projet, vérifier une installation existante ou simplement lire un plan technique, la bonne méthode consiste à identifier les éléments dans l’ordre et à suivre le chemin de l’eau. C’est cette lecture pas à pas qui évite les erreurs de compréhension au moment de la pose, de la maintenance ou d’un contrôle.
Le schéma varie selon les modèles et les contextes, mais la logique reste la même. On retrouve généralement une arrivée des eaux usées, une cuve enterrée, des compartiments de séparation, une ventilation, puis un système de sortie vers l’infiltration ou le traitement complémentaire. Pour un repère visuel simple, le schéma présenté par Wiklimat sur la fosse septique montre bien cette logique de circulation et de décantation : http://wiklimat.developpement-durable.gouv.fr/index.php/Fosse_septique_(HU).
Pour approfondir ce point, consultez Prix d’une rénovation de salle de bain.
Schéma fosse septique : lire les éléments dans le bon ordre

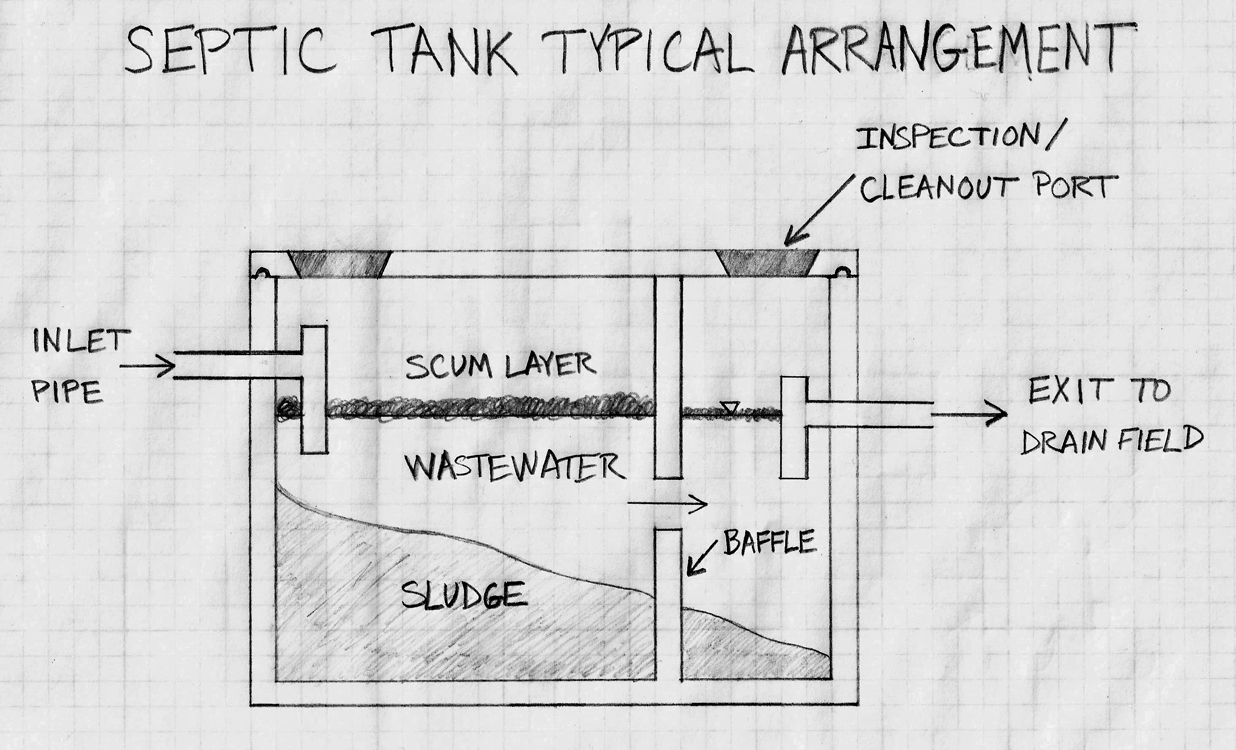

Avant de parler d’installation, il faut savoir lire le dessin technique. Un bon schéma de fosse septique ne se limite pas à une cuve dessinée dans le sol. Il montre une organisation fonctionnelle. L’eau arrive d’abord depuis la maison, souvent par les toilettes et d’autres points d’eau selon le système en place. Elle entre dans la cuve par une conduite d’arrivée, puis ralentit afin de laisser les matières lourdes se déposer au fond. Les graisses et matières plus légères remontent en surface. Entre les deux, l’eau plus claire s’échappe vers la suite du traitement.
Cette lecture en trois zones aide à comprendre la mécanique du dispositif : entrée, séparation, sortie. Si le schéma comporte un premier compartiment, il sert souvent à la décantation principale. Un second espace peut compléter la clarification avant l’évacuation. Dans certains cas, la fosse est associée à un préfiltre ou à un poste de relevage, ce qui ajoute des éléments sur le dessin. L’enjeu est donc de ne pas regarder le schéma comme une image statique, mais comme un circuit.
Quand vous examinez un plan, repérez toujours les points suivants :
- l’arrivée des eaux usées depuis l’habitation ;
- la cuve principale enterrée ;
- le sens de circulation de l’eau ;
- la zone de décantation des solides ;
- la sortie vers l’épandage, le filtre ou le dispositif aval ;
- la ventilation, souvent indispensable à l’équilibre du système.
Si un de ces éléments manque sur le dessin, le schéma est incomplet pour une lecture pratique. Dans un projet réel, cela peut compliquer l’installation ou la maintenance.
Les étapes pour comprendre le fonctionnement avant de poser
La meilleure façon de réussir un projet d’assainissement autonome est de suivre une méthode simple. Avant de creuser ou de commander une cuve, il faut d’abord comprendre la logique du terrain, de la maison et de l’écoulement des eaux. Un schéma utile commence donc par le repérage des flux. Où arrivent les eaux usées ? Où vont-elles après la fosse ? Le dispositif aval dépend-il d’un épandage, d’un lit filtrant ou d’un autre système ? Ces questions structurent la préparation.
1. Identifier les entrées
Commencez par localiser l’ensemble des évacuations raccordées au réseau. Dans un schéma simple, une conduite unique relie la maison à la fosse. Dans d’autres cas, plusieurs arrivées convergent vers le même point. Le dessin doit alors montrer le trajet exact pour éviter les confusions au moment des travaux. Cette étape est capitale, car un mauvais repérage conduit souvent à des erreurs de pente, de raccord ou de positionnement.
2. Situer la cuve
La cuve est le cœur du système. Sur le schéma, elle apparaît comme un volume enterré placé entre l’habitation et le dispositif de sortie. Son implantation ne se choisit pas au hasard. Il faut tenir compte de l’accessibilité pour la vidange, de la profondeur, des contraintes du terrain et du trajet des canalisations. Un schéma lisible doit rendre visibles ces contraintes, même si elles ne sont pas toujours cotées de manière exhaustive.
3. Comprendre la décantation
Le rôle principal de la fosse est de ralentir les eaux usées pour permettre la séparation des matières. C’est pourquoi le schéma doit montrer un espace où les dépôts se forment au fond et où les flottants restent en surface. Entre les deux, l’eau clarifiée poursuit son chemin. Cette étape de séparation est la base de tout le système. Sans elle, la suite du traitement est perturbée. Le dessin technique sert précisément à visualiser cette logique.
4. Vérifier la sortie et l’aval
Après la cuve, l’eau prétraitée est dirigée vers un dispositif de dispersion ou de traitement complémentaire. Sur un schéma de fosse septique, cette partie est parfois la plus importante à comprendre, car c’est elle qui conditionne le bon fonctionnement global. Selon les installations, on trouve un épandage, un filtre, un puits d’infiltration ou une autre configuration. La direction de sortie doit donc être clairement marquée sur le plan pour éviter toute inversion.
Les points à vérifier sur le terrain avant les travaux
Un schéma utile ne suffit pas à lui seul. Avant de lancer les travaux, il faut confronter le dessin à la réalité du terrain. La pente naturelle, la nature du sol, l’espace disponible et l’accès pour les engins peuvent modifier la manière d’implanter la fosse. C’est là que la méthode devient concrète : on compare le plan au site, on ajuste les dimensions utiles et on anticipe les contraintes.
Il faut aussi vérifier les distances pratiques entre la maison, la cuve et les zones de circulation. Une installation trop éloignée complique les raccordements. Une installation trop proche d’un passage ou d’un arbre peut poser d’autres difficultés. Le schéma doit donc être lu avec une logique d’usage, pas seulement comme une image de principe.
Sur le plan technique, gardez en tête trois vérifications simples :
- le sol permet-il l’implantation prévue ?
- les conduites peuvent-elles conserver une pente cohérente ?
- l’accès à la cuve restera-t-il possible pour l’entretien ?
Ces points sont essentiels pour éviter une installation théorique qui fonctionnerait mal une fois enterrée. Un schéma bien compris sert justement à anticiper ces blocages avant les travaux.
Lire un schéma pour préparer une installation ou une rénovation
Dans un projet de rénovation, le schéma prend une autre fonction : il sert à diagnostiquer l’existant. Vous pouvez alors suivre le trajet des eaux, repérer la logique du système et vérifier si l’installation correspond encore aux besoins du logement. Un schéma ancien peut révéler une fosse mal positionnée, un raccordement peu lisible ou un dispositif aval sous-dimensionné. À l’inverse, un plan récent facilite les échanges avec un professionnel.
Pour préparer une installation neuve, le schéma sert aussi à communiquer. Il aide à décrire l’emplacement de la fosse, le sens des canalisations et le principe de traitement. Si vous comparez plusieurs solutions, le dessin devient un outil de décision. Il montre plus clairement les différences entre les configurations et permet de comprendre ce que chaque élément apporte au système global.
La ressource d’Innoclair sur la fosse toutes eaux est utile pour visualiser l’évolution vers des dispositifs plus modernes et pour comparer les principes de fonctionnement : https://www.innoclair.fr/assainissement/le-guide-complet-sur-la-fosse-toutes-eaux/. Même si votre recherche porte sur une fosse septique au sens large, ce type de référence aide à replacer le schéma dans une logique d’assainissement plus actuelle.
Les erreurs de lecture à éviter sur un schéma fosse septique
La première erreur consiste à croire que tous les dessins se valent. En réalité, certains schémas sont très pédagogiques et d’autres beaucoup plus techniques. Si vous lisez un plan trop vite, vous pouvez confondre la fosse avec le dispositif d’épandage, ou croire qu’un simple compartiment suffit à décrire tout le système. Il faut donc toujours vérifier les légendes, les flèches de circulation et la présence des éléments annexes.
La deuxième erreur est d’ignorer la ventilation. Même si elle paraît secondaire sur le papier, elle fait partie de l’ensemble. Si elle n’est pas visible sur le schéma, demandez-vous si le dessin est simplifié ou incomplet. La troisième erreur consiste à négliger le lien entre le plan et le terrain. Un schéma peut être clair sans être adapté à votre parcelle. Ce sont deux choses différentes.
La quatrième erreur est de se focaliser uniquement sur la cuve. Un système d’assainissement ne se résume pas à un réservoir. Il comprend des connexions, une sortie, parfois un préfiltre et un dispositif aval. Le schéma doit être lu comme un circuit, non comme un objet isolé. C’est ce changement de regard qui permet de comprendre le fonctionnement réel.
Méthode simple pour utiliser le schéma au quotidien
Si vous devez retenir une approche pratique, gardez cette séquence en tête. D’abord, repérez l’arrivée des eaux. Ensuite, suivez leur passage dans la cuve. Puis, identifiez la séparation entre solides, flottants et eau clarifiée. Enfin, localisez le point de sortie vers le traitement aval. Cette méthode de lecture s’applique aussi bien à un plan papier qu’à un schéma trouvé dans une fiche technique ou un dossier d’assainissement.
Cette habitude vous sera utile dans plusieurs situations : discussion avec un installateur, vérification d’un dossier, compréhension d’une panne apparente ou préparation d’un chantier. Un schéma bien lu évite les approximations et donne une base solide pour prendre les bonnes décisions. Si vous devez comparer plusieurs solutions, utilisez toujours le même ordre de lecture pour rester cohérent.
Au fond, l’intérêt d’un schema fosse septique n’est pas seulement de montrer une cuve enterrée. Il sert à rendre visible un parcours d’eau et une logique de séparation. Une fois cette logique comprise, le reste devient plus lisible : implantation, entretien, rénovation et choix du dispositif aval. C’est cette maîtrise du schéma qui permet d’aborder le projet avec méthode et de parler le même langage que les professionnels.
